PRODUCT
表 1 型號說明
|
型號 |
容積 |
額定功率允差±20% |
尺寸長*寬*高 mm 允差± 10% |
工作 壓力 |
工作溫度 |
工作濕度 |
滅菌時間 |
|
HTY1.2 |
1.2m³ |
5KVA |
1500*800*1000 |
0 kPa～60kPa |
30℃～50℃ |
相對濕度 30％～80％ |
3h～ 99h產品 可編程 |
|
HTY1.5 |
1.5m³ |
5KVA |
1500*850*1200 |
||||
|
HTY2.0 |
2m³ |
6KVA |
1500*1000*1400 |
||||
|
HTY2.5 |
2.5m³ |
7KVA |
1800*1000*1400 |
||||
|
HTY3.0 |
3m³ |
7KVA |
1700*1200*1500 |
||||
|
HTY3.5 |
3.5m³ |
8KVA |
2000*1200*1500 |
||||
|
HTY4.0 |
4m³ |
8KVA |
2500*1200*1500 |
||||
|
HTY5.0 |
5m³ |
10KVA |
2800*1200*1500 |
||||
|
HTY5.5 |
5.5m³ |
11KVA |
3100*1200*1500 |
||||
|
HTY6.0 |
6m³ |
12KVA |
3000*1200*1700 |
||||
|
HTY6.5 |
6.5m³ |
12KVA |
3000*1300*1700 |
||||
|
HTY7.0 |
7m³ |
12KVA |
3000*1400*1700 |
||||
|
HTY8.0 |
8m³ |
13KVA |
3400*1400*1700 |
||||
|
HTY9.0 |
9m³ |
14KVA |
3800*1400*1700 |
||||
|
HTY10 |
10m³ |
14KVA |
4000*1500*1800 |
||||
|
HTY12 |
12m³ |
15KVA |
4500*1500*1800 |
||||
|
HTY15 |
15m³ |
22KVA |
5800*1500*1800 |
||||
|
HTY20 |
20m³ |
30KVA |
6000*1750*1950 |
||||
|
HTY26 |
26m³ |
32KVA |
7000*1800*2100 |
||||
|
HTY30 |
30m³ |
32KVA |
7600*1800*2200 |
||||
|
HTY40 |
40m³ |
35KVA |
8500*2000*2400 |
||||
|
HTY50 |
50m³ |
40KVA |
10000*2100*2400 |
||||
|
HTY60 |
60m³ |
50KVA |
20000*2100*2400 |
按照 YY0503-2016 的標準訂制

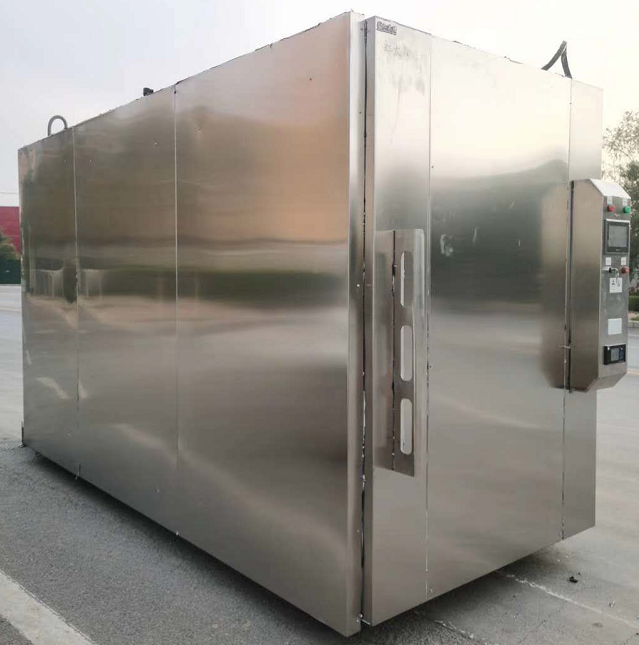

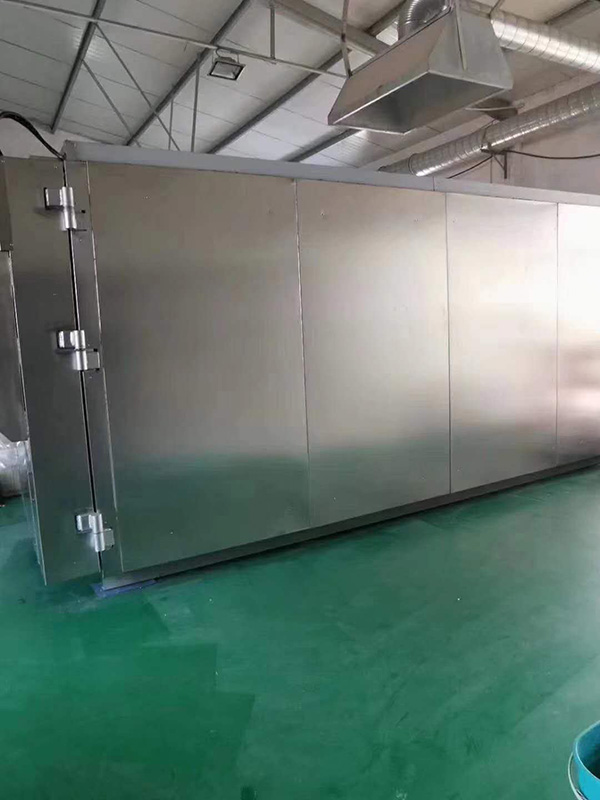

由三大部分組成：滅菌器箱體，輔機設備（真空系統、加熱水箱加濕系統、加 EO 系統、氣體循環系統、氣動系統和尾氣處理器），控制系統。
1.1 滅菌器箱體由不銹鋼內膽及霧化器水箱組成，箱體材料需滿足真空度壓力要求。滅菌器 采用水循環加熱或電加熱方式。
1.2 內膽材料：不銹鋼 SUS304，實際厚度≥5mm；供方提供質單及材質檢測報告。
1.3 水套：兩側及頂面用 6mm 不銹鋼。
1.4 滅菌器箱體外包溫感：在滅菌循環過程中外表無明顯溫感。
1.5 保溫隔熱：巖棉厚度＞5cm，正常工作應具有良好的保溫隔熱性能。滅菌過程中外表無 明顯溫感。
1.6 外殼包板：不銹鋼 SUS304 拉絲板 δ=1.2mm。
1.7 滅菌器門：采用單門結構，氣動單門密封（滑槽自動平滑動開關門）。（使用中如發生 故障應能保證始終鎖定并密封）。密封方式：硅橡膠外充氣密封。
1.8 監控儀器：壓力、濕度、溫度監控裝置自動實時監控，精度和誤差為±1%。
1.9 電機：380V 50Hz
2.1 由真空泵對滅菌室進行預真空、滅菌劑排放。
2.2 真空可脈動進行，也可梯度進行.
2.3 真空管路采用 SUS304 材質。
2.4 加壓范圍：-70kpa 至+60kpa，保壓 60min,泄漏率<0.01kpa/min
2.5 真空速率：常壓至-15kpa≤6min,-50kpa≤30min,-70kpa≤40min
3.1 加熱采用水循環加熱或電加熱方式。加熱系統另設電加熱水箱、熱水循環泵及相應的管 道閥門組成，水箱材質為 SUS304 不銹鋼，實際厚度≥5mm ,柜內溫度傳感器＞8m³，至少 2 個，具有加熱速度快、設計結構簡單、使用更方便等優勢。
3.2 自動實時溫度監控儀器，超過設定溫度報警，柜內溫度溫度控制范圍<65℃，精度±3℃ 4、加濕系統：
4.1 配置自動蒸汽發生器及相應管路組成（不能直接注入霧化水，增濕用蒸汽分壓不超過50KPa）。濕度傳感器至少 2 個
4.2 獨立的蒸汽注入管路加過濾器(除菌級）。
4.3 蒸汽管道采用 SUS304 材質。
4.4 自動實時監控，超過設定濕度報警，柜內濕度誤差：±5%RH 5、環氧乙烷汽化
5.1 EO 氣化器有獨立的霧化管路，氣化發生器、過濾器，能準確控制進入滅菌柜的 EO 氣體溫度，確保環氧乙烷氣化充分，保證滅菌效果。（對＞0.3µm 顆粒的過濾率至少 99.5%且方便拆卸）及感應裝置和加熱系統及控制。
5.2 EO 注入口加裝自動注藥裝置，投入口設有獨立溫度傳感器控制 EO 溫度（控制精度±1）。
5.3 加 EO 量用重量計量法控制,精度 0.05Kg。
5.4 滅菌柜內必須有壓力感應器，能實測運行中的 EO 濃度，有循環系統。
5.5 滅菌過程保證壓力維持在設定壓力的±5KPa，并采用獨立的濕度控制器保證氣態 EO 不超過 70℃。
6.1在滅菌劑排放，空氣經過濾器（對＞0.3µm 顆粒的過濾率至少 99.5%且方便拆卸） 過濾后進入滅菌室。
6.2 根據滅菌工藝可導入過濾空氣至常壓，再將滅菌室抽真空，0-99 次自定。
6.3 根據滅菌工藝進行設定，用連續流動的過濾空氣流過滅菌室的方法來清除環氧乙烷氣 體。
6.4 滅菌完成后將柜內多余 EO 氣體通過水環式真空泵抽出同時與水充分混合和溶解。
6.5 溶解的廢水儲存在廢液筒內并排入污水管道。
7.1 滅菌過程所有控制閥門及門的開啟、關閉，門的密封和密封解除均采用不銹鋼 SUS304 材質氣動閥門、SUS304 材質氣管和 SUS304 材質氣缸等氣動元件來實現（安全性）。
7.2 各閥門、接口、過濾器等管件和組件應符合 YY0503-2016 要求。
8.1 采用工業專用PLC 自動控制全部工作流程且具有存儲、打印功能。實時檢測并打印監控顯示的相關數據如溫度、濕度、壓力。
8.2 具有斷電保護及斷電記憶功能，來電后可繼續斷電前操作。
